阿普奇 IPC330Q-H81SA4 | 4th 4千兆網口6個USB口 增強版壁掛式工控機
產品描述
阿普奇 IPC330Q-H81SA4 是IPC330Q增強版系列壁掛式工控機中的4網口型號。相比標準IPC330D系列，IPC330Q在機箱材質、散熱設計和整體品質上做了增強。緊湊型壁掛式設計。
核心配置：Intel 4代酷睿桌面處理器，H81芯片組，2×SO-DIMM DDR3 1600MHz。網絡配備4路Intel千兆網口，支持多網段物理隔離。USB方面提供6路USB（含USB 5Gbps高速接口）。雙顯示VGA + DVI-D。
存儲方面提供SATA3.0 + SATA2.0 + mSATA三級方案。擴展提供1×PCIe x16(Gen2) + 1×PCI + Mini PCIe（含SIM, 4G/5G）。6路COM（2路RS232/422/485），GPIO接口。
增強版Q系列在散熱性能、機箱堅固度和長期可靠性方面優于標準D系列，適合對品質有更高要求的工業網關和數據采集場景。
|
型號 |
IPC330Q-H81SA4 |
|
|
處理系統 |
CPU | 支持Intel? 4代酷睿/奔騰/賽揚桌面級中央處理器 |
| ? | 典型功耗 | 85W |
| ? | 插座 | LGA1150 |
| ? | 芯片組 | H81 |
| ? | BIOS | AMI UEFI BIOS |
|
內存 |
插槽 | 2?* U-DIMM插槽，支持雙通道DDR3-1600 MHz |
| ? | 容量 | 16GB, 單條最大8GB |
|
網絡 |
芯片 | 4?* Intel i210-AT千兆網絡芯片 |
|
存儲 |
SATA | 1?* SATA?3.0接口
1 * SATA 2.0接口 |
| ? | mSATA | 1 * mSATA插槽（SATA 3.0信號，mSATA硬盤） |
|
擴展插槽 |
PCIe | 1 * PCIe x16插槽（PCIe Gen 3 x16信號，選配）
1 * PCIe x4插槽（PCIe Gen 2 x1信號，選配） |
|
? |
PCI | 1 * PCI插槽（選配） |
|

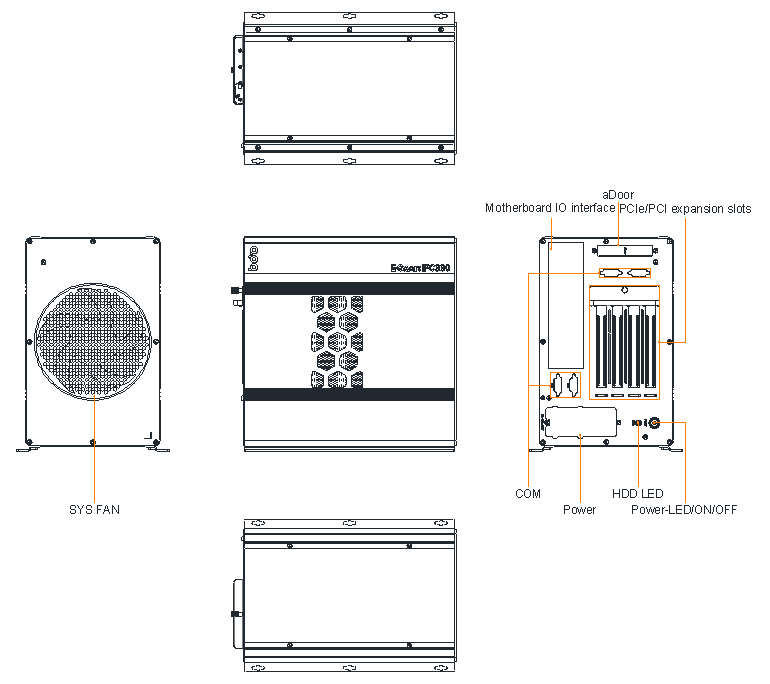

前置接口 |
網絡 | 4?* RJ45接口 |
|
? |
USB | 2?* USB 5Gbps?Type-A接口
4?* USB?2.0?Type-A接口 |
|
? |
顯示 | 1 * HDMI接口: 最高支持3840*2160 @ 24Hz
1 * VGA接口：最高支持1920*1200 @ 60Hz |
|
? |
音頻 | 3?* 3.5mm 接口（Line-out + Line-in?+ MIC） |
| ? | 按鍵 | 1 * 電源開關按鍵 |
| ? | 燈 | 1 * 電源狀態指示燈
1 * 硬盤狀態指示燈 |
|
內置接口 |
串口 | 2 * RS232/RS485/RS422插針（COM1/2,?可通過BIOS切換模式）
2 * RS232插針（COM3/4） |
|
? |
音頻 | 1 * 前置音頻插針（Line-Out + MIC） |
|
? |
USB | 2?* USB 2.0插針 |
|
? |
通用IO | 1 * 8路數字輸入/輸出插針（默認4路輸入，4路輸出，該IO接口僅提供5V邏輯電平，無任何帶載能力） |
| ? | SATA | 2?* SATA接口 |
| ? | 風扇 | 1?* 系統風扇插針
1 * CPU風扇插針 |
|
電源 |
類型 | 1U |
| ? | 輸入電壓 | 根據所選1U電源決定電壓范圍 |
| ? | RTC電池 | CR2032紐扣電池 |
|
系統 |
Windows | Win 7/10/11 |
|
? |
Linux | Linux |
|
可信平臺 |
TPM | fTPM |
|
看門狗 |
輸出信號 | 系統復位 |
| ? | 可編程間隔 | 1 ~ 255秒 |
|
物理屬性 |
機箱材質 | 鋁合金 + 鍍鋅鋼板 |

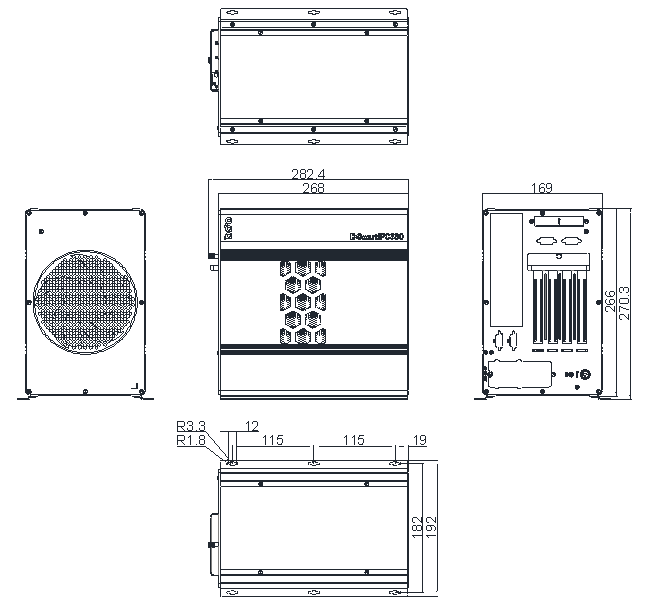

| ? | 機箱尺寸 | 266mm(寬) * 268mm(深) * 169mm(高) |
| ? | 安裝方式 | 壁掛, 桌面 |
|
環境參數 |
散熱方式 | 智能風扇散熱 |
| ? | 工作溫度 | 0 ~ 50℃ |
| ? | 存儲溫度 | -20 ~ 70℃ |
| ? | 相對濕度 | 10?~ 90%，無冷凝 |
-
