阿普奇 IPC340-H110 | 6/8/9th 2個PCIe 2個PCI 6個USB 4槽位壁掛式工控機
產品概述
阿普奇 IPC340-H110 是IPC340系列壁掛式工控機中的4槽位擴展型號。IPC340系列采用比IPC330更大的機箱設計，提供4個標準擴展槽位（2×PCIe + 2×PCI），平衡了緊湊壁掛和板卡擴展的雙重需求。
核心配置：Intel 6/8/9代酷睿桌面處理器（不支持7代），H110芯片組，2×U-DIMM DDR4 2666MHz（標準臺式內存，非SO-DIMM）。網絡配備雙Intel千兆網口。
擴展是該型號核心：2×PCIe x16（Gen3 x16 + 空）+ 2×PCI共4個標準擴展槽位，相比IPC330的1×PCIe+1×PCI更高一級，支持多張運動控制卡和采集卡同時安裝。存儲提供3×SATA3.0 + M.2 Key-M（SATA 3.0）。USB方面6路（后置2×USB 5Gbps + 4×USB2.0），VGA+DVI-D+HDMI三路獨立顯示。6路COM（2路RS232/422/485），GPIO內置。
IPC340提供比IPC330系列更大的擴展容量和標準內存插槽，是壁掛式工控機中面向多板卡擴展的專業選擇。
|
規格 |
IPC340-H110 |
|
|
處理系統 |
CPU | 支持Intel? 6/8/9代酷睿/奔騰/賽揚桌面級中央處理器 |
|
? |
典型功耗 | 65W |
|
? |
插座 | LGA1151 |
|
? |
芯片組 | H110 |
|
? |
BIOS | AMI UEFI BIOS |
|
內存 |
插槽 | 2 * U-DIMM插槽，支持雙通道DDR4-2400/2666 MHz |
|
? |
容量 | 64GB, 單條最大32GB |
|
網絡 |
芯片 | 1 * Realtek RTL8111H千兆網絡芯片
1 * Intel i219-V/LM千兆網絡芯片 |
|
存儲 |
SATA | 2 * SATA 3.0接口 |
|
? |
M.2 | 1 * M.2 Key-M插槽（SATA 3.0信號，SATA硬盤，2280） |
|

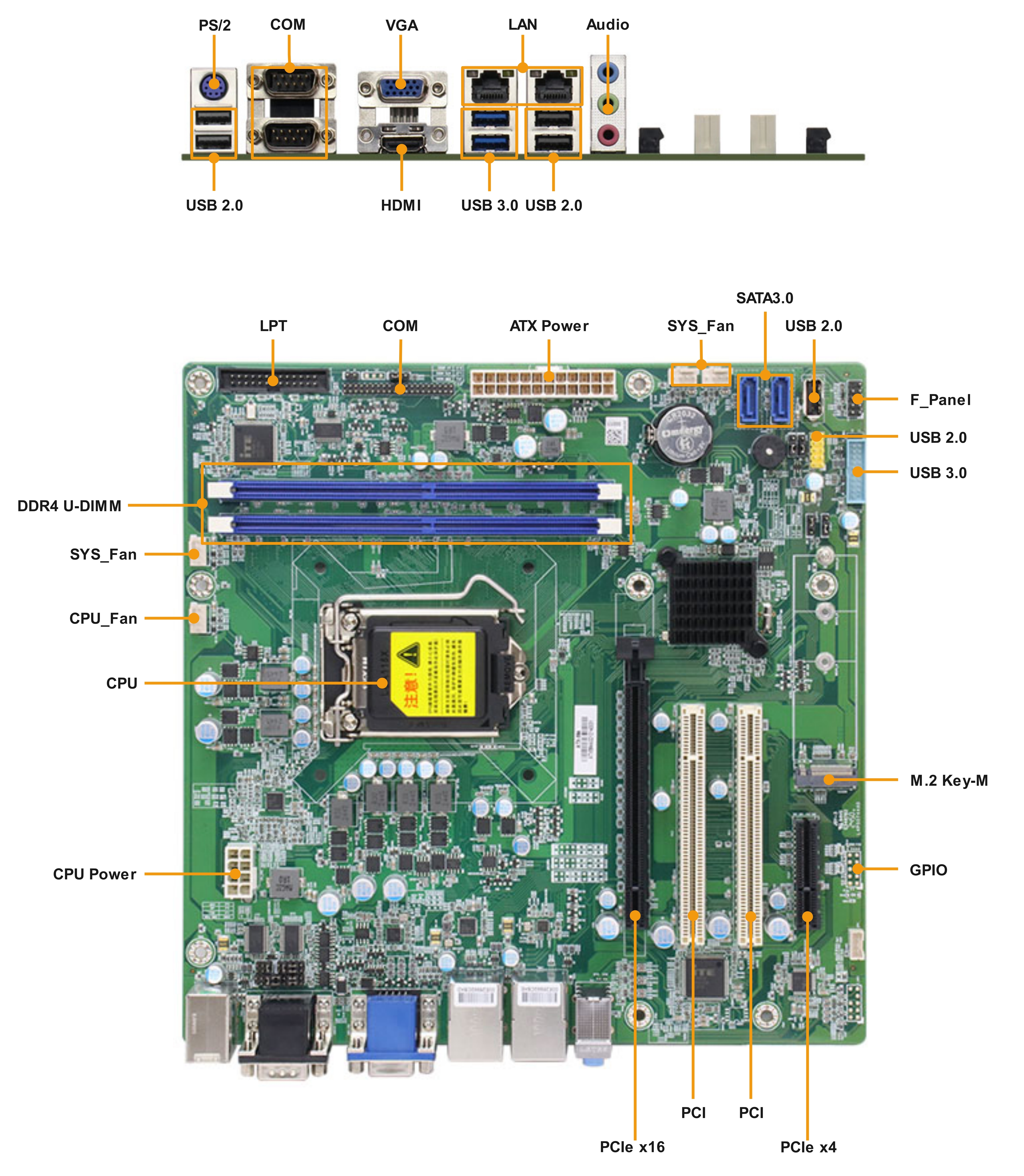

擴展插槽 |
PCIe | 1 * PCIe x16插槽（PCIe Gen 3 x16信號，第一槽位）
1 * PCIe x4插槽（PCIe Gen 2 x4信號，第四槽位） |
|
? |
PCI | 2 * PCI插槽（第二、三槽位） |
|
后置接口 |
網絡 | 2 * RJ45接口 |
|
? |
USB | 2 * USB 5Gbps Type-A接口
4 * USB 2.0 Type-A接口 |
|
? |
PS/2 | 1 * PS/2復合接口（支持鍵盤和鼠標） |
|
? |
顯示 | 1 * HDMI接口: 最高支持4096*2304 @ 24Hz
1 * VGA接口：最高支持1920*1200 @ 60Hz |
|
? |
音頻 | 3 * 3.5mm 接口（Line-out + Line-in + MIC） |
|
? |
串口 | 1 * RS232/RS485/RS422 DB9/M接口（COM1，默認支持RS232，可通過跳帽選擇RS485或RS422）
1 * RS232/RS485 DB9/M接口（COM2，默認支持RS232，可通過跳帽選擇RS485） |
|
前置接口 |
USB | 2 * USB 2.0 Type-A接口 |
|
? |
按鍵 | 1 * 電源開關按鍵 |
|
? |
燈 | 1 * 電源狀態指示燈
1 * 硬盤狀態指示燈 |
|
內置接口 |
USB | 1 * USB 2.0立式Type-A接口
2 * USB 5Gbps插針 1 * USB 2.0插針 |
|
? |
串口 | 4 * RS232插針（COM3/4/5/6） |
|
? |
并口 | 1 * LPT插針 |
|
? |
通用IO | 1 * 8路數字輸入/輸出插針（默認4路輸入，4路輸出，該IO接口僅提供邏輯電平，無任何帶載能力） |
|
? |
SATA | 2 * SATA 3.0接口 |
|
? |
風扇 | 3 * 系統風扇插針
1 * CPU風扇插針 |
|
電源 |
類型 | ATX |
|
? |
輸入電壓 | 根據所選電源決定電壓范圍 |
|
? |
RTC電池 | CR2032紐扣電池 |
|
系統 |
Windows | 6/7代CPU: Windows 7/10/11 8/9代CPU: Windows 10/11 |
|
? |
Linux | Linux |
|
可信平臺 |
TPM | fTPM 2.0 |
|
看門狗 |
輸出信號 | 系統復位 |
|
? |
可編程間隔 | 1 ~ 255秒 |
|
物理屬性 |
機箱材質 | 鍍鋅鋼板 |
|
? |
機箱尺寸 | 290mm(寬) * 290mm(深) * 174mm(高) |
|
? |
安裝方式 | 壁掛式 |
|
環境參數 |
散熱方式 | 智能風扇散熱 |
| ? | 工作溫度 | 0 ~ 50℃ |
| ? | 存儲溫度 | -20 ~ 70℃ |
| ? | 相對濕度 | 10 ~ 90%，無冷凝 |
-
