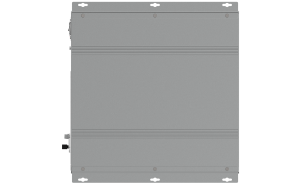

阿普奇 IPC330Q-Z390SA5 | 6/8/9th 多PoE多USB 3.0 增強版壁掛式工控機

特點:

鋁合金模具成型
支持Intel? 6/8/9代酷睿/奔騰/賽揚桌面級中央處理器
安裝標準ITX主板，支持標準1U電源
選配轉接卡，可支持1*PCIe X16+1* PCIe X4+1* PCI擴展
默認2個2.5英寸15mm抗震抗沖擊硬盤位設計
前面板開關機設計，電源及存儲狀態顯示，更易于系統維護
支持多方向壁掛式、桌面式安裝

遠程管理
狀態監控
遠程運維
安全控制

聯系我們

掃碼即可添加微信，售前客服為您提供咨詢服務

阿普奇 IPC330Q-Z390SA5 | 6/8/9th 多PoE多USB 3.0 增強版壁掛式工控機

產品描述

阿普奇 IPC330Q-Z390SA5 是IPC330Q增強版系列壁掛式工控機中的Z390平臺綜合型PoE型號。是D標準版Z390SA5的Q增強版升級，在散熱、機箱堅固度和整體制造品質上全面提升。

核心配置：Intel 6/8/9代酷睿桌面處理器，Z390芯片組，2×SO-DIMM DDR4。5路Intel千兆網口（4路PoE供電），2路Intel USB 3.0獨立芯片控制為主，多路USB 5Gbps，VGA+DVI-D+HDMI三路獨立顯示。存儲M.2 NVMe + SATA3.0雙方案，擴展PCIe x16 Gen3 + Mini PCIe（4G/5G），6路COM。

Z390多I/O平臺 + 5網4PoE + 雙Intel USB 3.0 + 三顯 + Q增強版品質的組合，使其成為IPC330壁掛系列中兼顧綜合I/O能力和惡劣環境適應力的頂級方案。

產品介紹

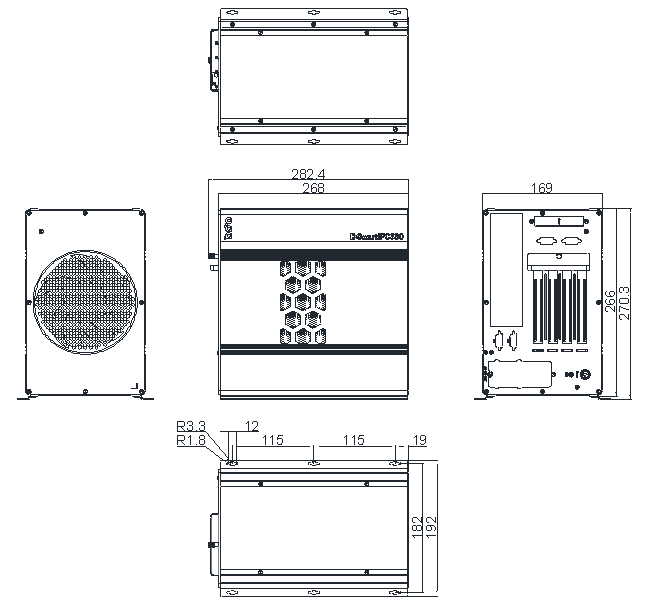

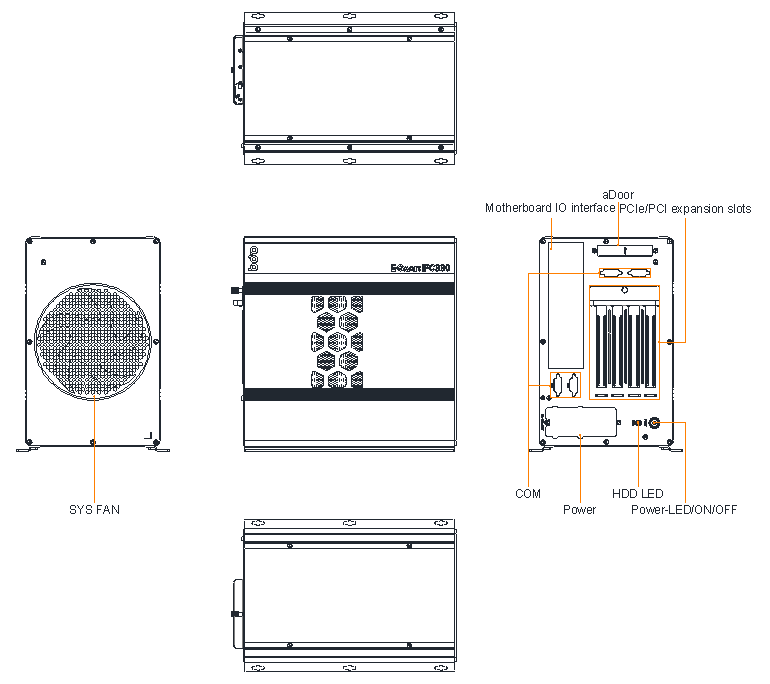

工程圖紙

下載產品資料

掃碼添加微信，獲取最新產品資料文件

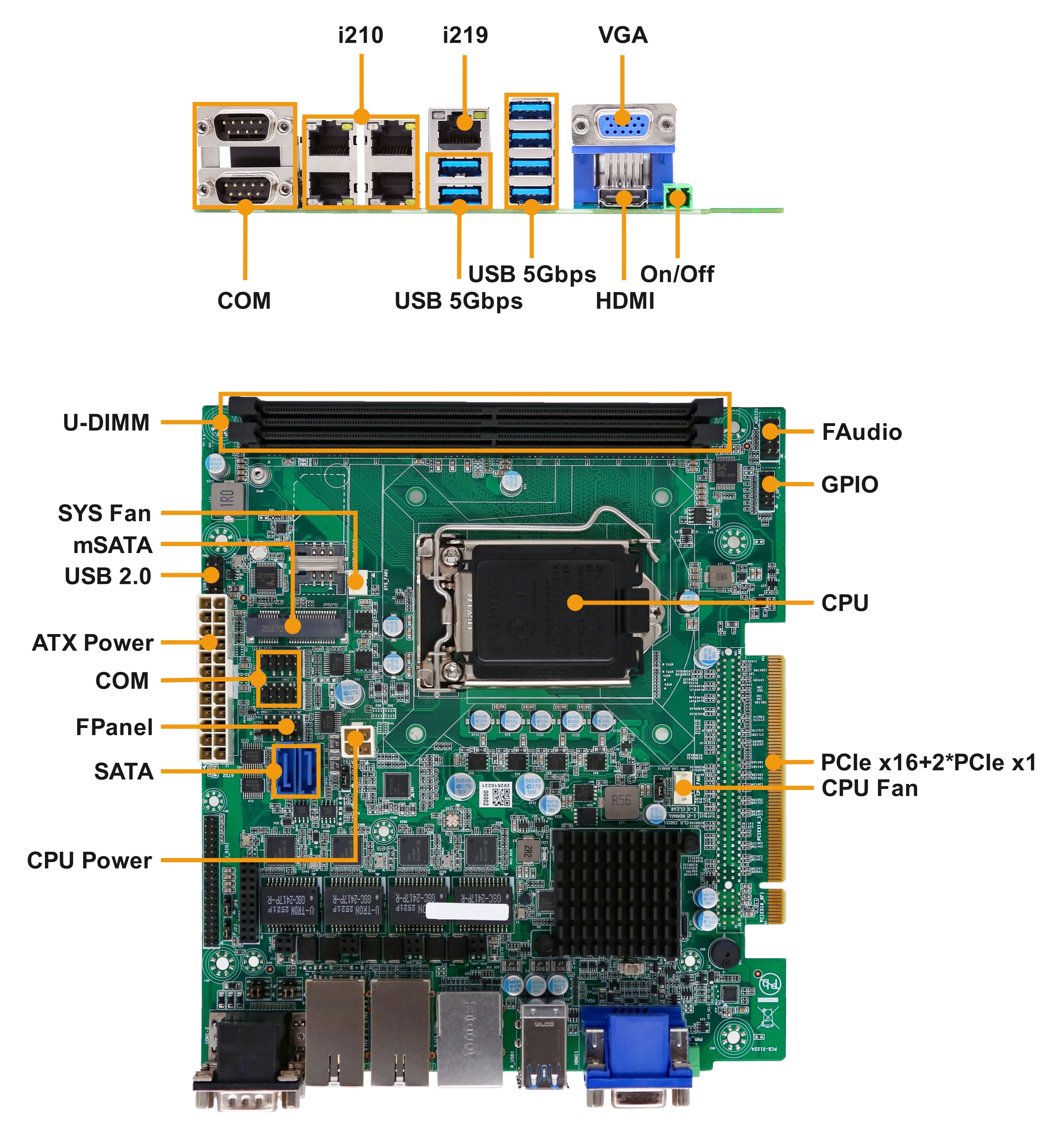

型號	IPC330Q-Z390SA5
處理系統	CPU	支持Intel? 12~14代酷睿/奔騰/賽揚桌面級中央處理器
?	典型功耗	65W
?	插座	LGA1151
?	芯片組	Z390
?	BIOS	AMI UEFI BIOS
內存	插槽	2 * U-DIMM插槽，支持雙通道DDR4-3200 MHz
?	容量	32GB, 單條最大16GB
網絡	芯片	1 * Intel i219-V/LM千兆網絡芯片? 4 * Intel i210-AT千兆網絡芯片
存儲	SATA	2 * SATA 3.0接口
?	mSATA	1 * mSATA插槽 (SATA 3.0信號，SATA硬盤，與Mini PCIe共享插槽)
擴展插槽	PCIe	1 * PCIe x16插槽（PCIe Gen 3 x16信號，選配） 1 * PCIe x4插槽（PCIe Gen 2 x1信號，選配）
?	PCI	1 * PCI插槽（選配）
?	Mini PCIe	1 * Mini PCIe插槽（USB 2.0信號，附帶一個SIM卡槽，與mSATA共享插槽）
前置接口	網絡	5 * RJ45接口（可選配支持4 * POE，IEEE 802.3af）
?	USB	6 * USB 5Gbps Type-A接口
?	COM接口	2 * RS232/RS485 DB9串口（COM1/2，可通過跳帽切換模式）
?	顯示	1 * HDMI接口: 最高支持40962304 @ 24Hz 1 VGA接口：最高支持1920*1200 @ 60Hz
?	開關	1 * 開關機插針
內置接口	串口	2 * RS232插針（COM3/4）
?	USB	2 * USB 2.0插針
?	音頻	1 * 前置音頻插針（Line-Out + MIC）
?	通用IO	1 * 8路數字輸入/輸出插針（默認4路輸入，4路輸出，該IO接口僅提供邏輯電平，無任何帶載能力）
?	SATA	2 * SATA接口
?	風扇	1 * 系統風扇插針 1 * CPU風扇插針
電源	類型	1U
?	輸入電壓	根據所選電源決定電壓范圍
?	RTC電池	CR2032紐扣電池
系統	Windows	6代CPU：Win 7/10/11 8/9代CPU：Win 10/11
?	Linux	Linux
可信平臺	TPM	fTPM
看門狗	輸出信號	系統復位
?	可編程間隔	1 ~ 255秒
物理屬性	機箱材質	鋁合金 + 鍍鋅鋼板
?	機箱尺寸	266mm(寬) * 268mm(深) * 127mm(高)
?	安裝方式	壁掛, 桌面
環境參數	散熱方式	智能風扇散熱
?	工作溫度	0 ~ 50℃
?	存儲溫度	-20 ~ 70℃
?	相對濕度	10 ~ 90%，無冷凝
