阿普奇 IPC330D-H110B | 6~9th 雙M.2接口&16bit DIO 緊湊型壁掛式工控機

特點:

鋁合金模具成型
支持Intel? 6/7/8/9代酷睿/奔騰/賽揚桌面級中央處理器
安裝標準ITX主板，支持標準1U電源
選配轉接卡，可支持2*PCI或1*PCIe X16擴展
默認1個2.5英寸7mm抗震抗沖擊硬盤位設計
前面板開關機設計，電源及存儲狀態顯示，更易于系統維護
支持多方向壁掛式、桌面式安裝

遠程管理
狀態監控
遠程運維
安全控制

聯系我們

掃碼即可添加微信，售前客服為您提供咨詢服務

阿普奇 IPC330D-H110B | 6~9th 雙M.2接口 & 16bit DIO 緊湊型壁掛式工控機

產品描述

阿普奇 IPC330D-H110B 是IPC330系列壁掛式工控機中的6-9代多擴展型號。緊湊型壁掛式機箱設計。

核心配置：Intel 6/7/8/9代酷睿桌面處理器，H110芯片組，2×SO-DIMM DDR4雙通道（筆記本內存，性能和空間兼顧）。網絡配備4路Intel千兆網口。

存儲是該型號亮點——雙M.2接口：1×M.2 B Key（SATA SSD）+ 1×M.2 M Key（NVMe SSD），雙盤位實現系統盤+數據盤獨立配置，在緊湊型工控機中屬于較高規格。另有1×SATA3.0用于大容量機械硬盤。配備16bit數字I/O（8DI+8DO）滿足工業現場信號采集和輸出，減少外擴IO模塊成本。

擴展：1×PCIe x16(Gen3) + Mini PCIe（含SIM卡槽）。顯示：VGA + HDMI雙顯。6路COM（2路RS232/422/485）。與4代平臺H81系列相比，H110B升級6-9代CPU和DDR4內存，雙M.2+16bit DIO的組合在緊湊型壁掛式工控機中具有較高的集成度。

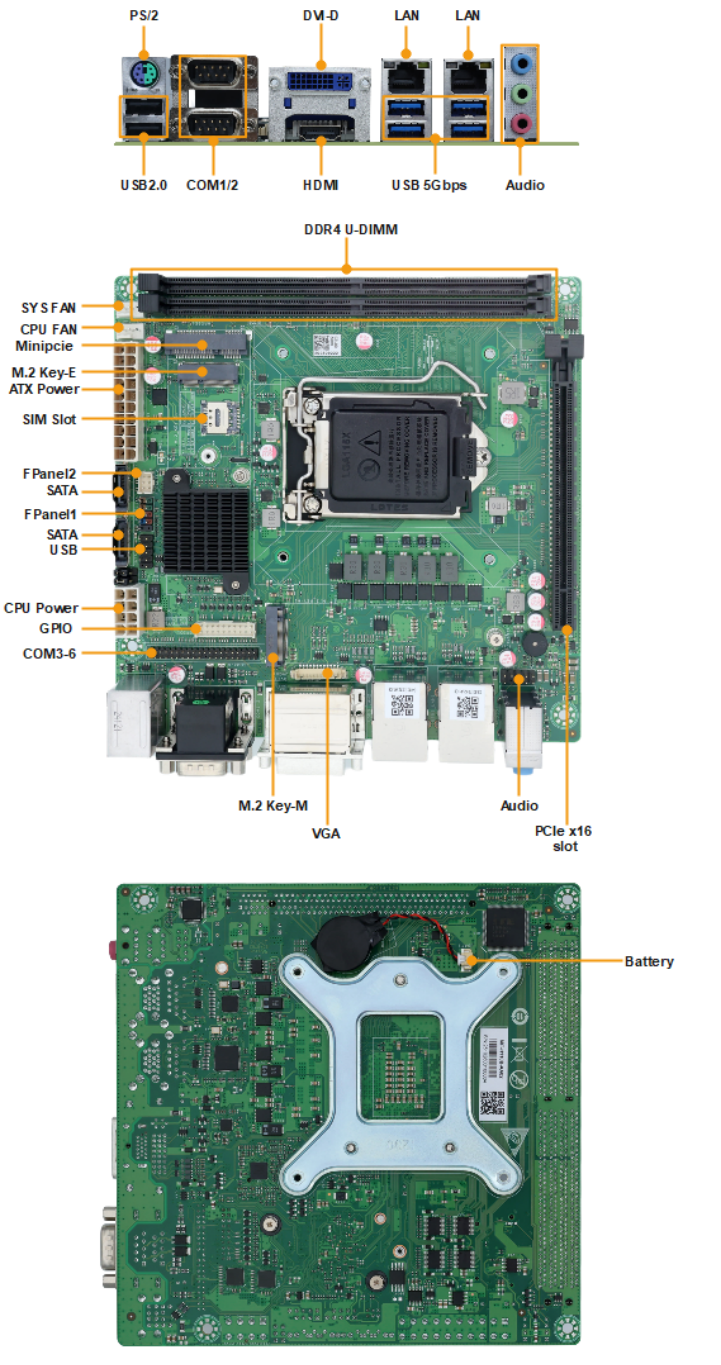

產品介紹

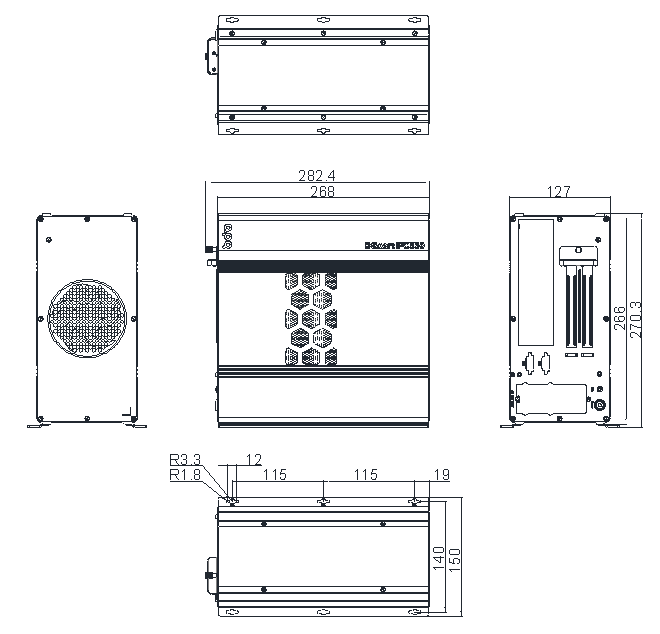

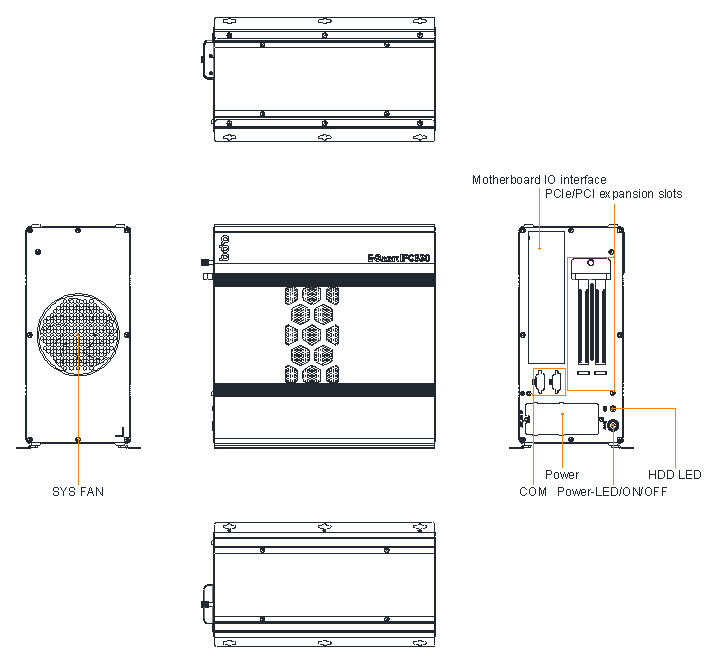

工程圖紙

下載產品資料

掃碼添加微信，獲取最新產品資料文件

型號	IPC330D-H110B
處理系統	CPU	支持Intel? 6/7/8/9代酷睿/奔騰/賽揚桌面級中央處理器
?	典型功耗	65W
?	插座	LGA1151
?	芯片組	H110
?	BIOS	AMI UEFI BIOS
內存	插槽	2 * U-DIMM插槽，支持雙通道DDR4-2133/2400/2666 MHz
?	容量	32GB, 單條最大16GB
網絡	芯片	1 * Intel i210-AT GbE 網卡 (支持10/100/1000Mbps) ? 1 * Intel i219-LM GbE 網卡 (支持10/100/1000 Mbps)
存儲	M.2	1 * M.2 Key-M插槽 (支持SATA3.0/PCIe x1信號, 默認SATA3.0, 支持SATA SSD, 2280尺寸規格)
?	SATA	2 * SATA 3.0接口
擴展插槽	PCIe	1 * PCIe x16插槽（PCIe Gen 3 x16信號）
?	Mini PCIe	1 * Mini PCIe 插槽 (包含PCIe x1 Gen 2 + USB 2.0信號, 配備1個Nano SIM卡槽)
?	M.2接口	1 * M.2 Key-E (包含PCIe x1+USB 2.0信號, 2230)
前置接口	網絡	2 * RJ45接口
?	USB	4 * USB 5Gbps Type-A接口 2 * USB 2.0 Type-A接口
?	PS/2	1 * PS/2復合接口（支持鍵盤和鼠標）
?	顯示	1 * HDMI接口(支持最大分辨率：3840 x 2160@30Hz) 1 * DVI-D接口（最高分辨率支持1920*1200 @ 60Hz）
?	音頻	3 * 3.5mm 音頻接口 (包含Line-out + Line-in + MIC)
?	串口	2 * RS232/422/485 DB9/M接口（COM1/2）
?	按鍵	1 * 電源開關按鍵
?	燈	1 * 電源狀態指示燈 1 * 硬盤狀態指示燈
內置接口	串口	4 * RS232插針（COM3/4/5/6）
?	音頻	1 * 前置音頻插針（Line-Out + MIC）
?	通用IO	1 * 16路數字輸入/輸出插針（默認8路輸入，8路輸出，該IO接口僅提供邏輯電平，無任何帶載能力）
?	SATA	2 * SATA接口
?	顯示接口	1 * VGA插座（最高分辨率支持1920*1200 @ 60Hz）
?	USB接口	2 * USB 2.0 插針
?	風扇接口	1 * 系統風扇插針 1 * CPU風扇插針
電源	類型	1U
?	輸入電壓	根據所選電源決定電壓范圍
?	RTC電池	CR2032紐扣電池
系統	Windows	6代CPU：Win 7/10/11 8/9代CPU：Win 10/11
?	Linux	Linux(內核版本需保持4.15.0-29以上)
可信平臺	TPM	fTPM
看門狗	輸出信號	系統復位
?	可編程間隔	1 ~ 255秒
物理屬性	機箱材質	鋁合金 + 鍍鋅鋼板
?	機箱尺寸	266mm(寬) * 268mm(深) * 127mm(高)
?	安裝方式	壁掛, 桌面
環境參數	散熱方式	智能風扇散熱
?	工作溫度	0 ~ 50℃
?	存儲溫度	-20 ~ 70℃
?	相對濕度	10 ~ 90%，無冷凝
