項目背景

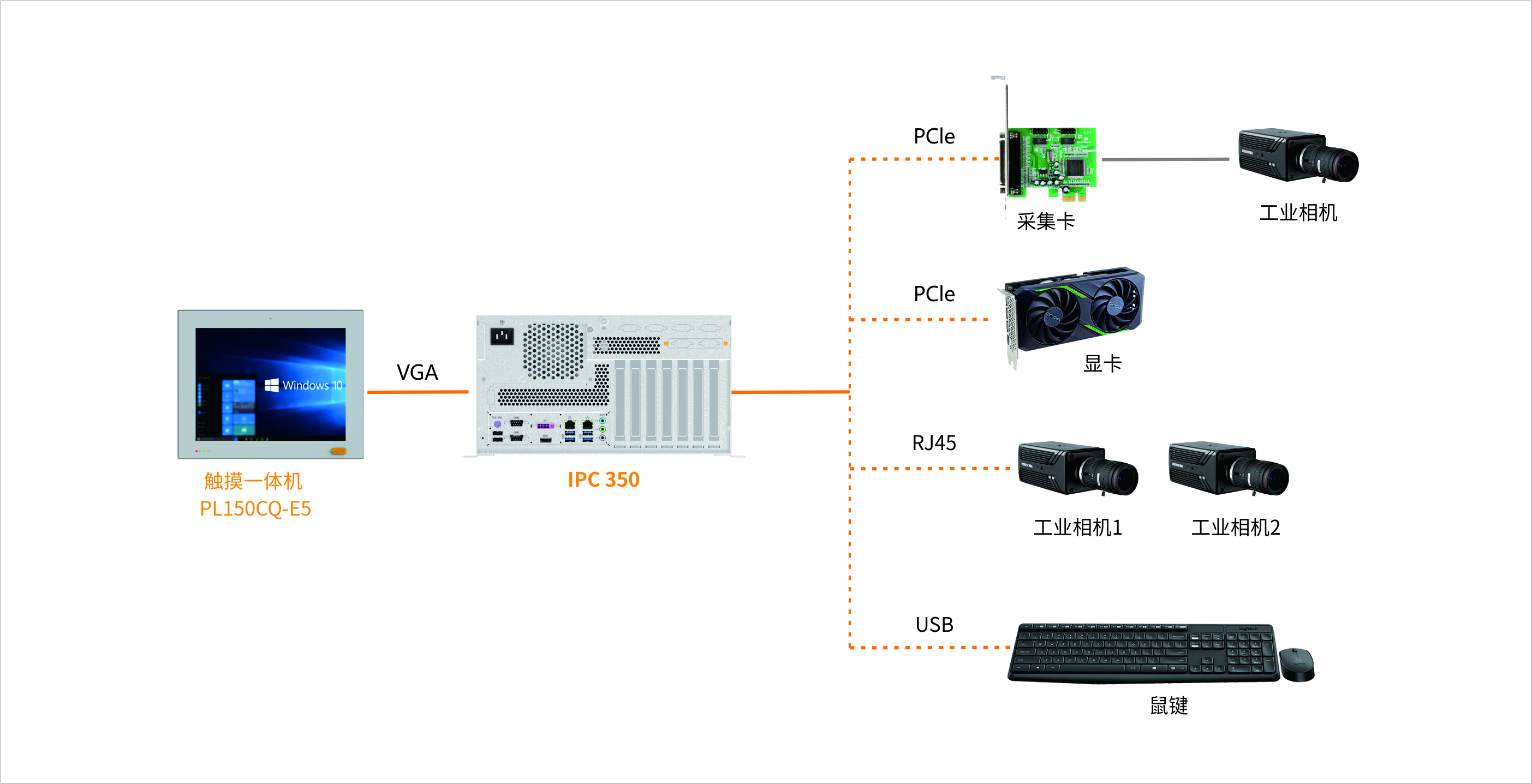

在產業變革與國家政策雙輪驅動下，半導體晶圓檢測設備作為貫穿芯片設計、晶圓制造、封裝測試全流程的良率管控基礎設施，正處于“全球景氣復蘇+國產替代進程加速”的三重共振窗口期。隨著半導體工藝制程向納米級甚至原子級不斷推進，晶圓表面的微小缺陷（如劃痕、顆粒、凹坑、污染物等）對芯片良率的影響愈發致命。在晶圓檢測環節，自動光學檢測（AOI）設備需實時處理海量高分辨率圖像數據，對核心計算單元的算力、擴展性、穩定性及環境適應性提出了嚴苛要求。國內某專注于半導體檢測設備領域的解決方案商，其晶圓缺陷檢測設備需在滿足潔凈室高標準要求的同時，實現多相機高速同步采集、AI缺陷識別算法實時運行，并保障7×24小時不間斷生產作業。為此，該客戶對核心工控機產品提出了明確需求。
