紡織布匹檢測案例 | 阿普奇壁掛式視覺檢測工控機IPC330D-H81在紡織布匹表面檢測中的客戶案例實踐

紡織布匹檢測案例 | 阿普奇壁掛式視覺檢測工控機IPC330D-H81在紡織布匹表面檢測中的客戶案例實踐

紡織布匹檢測案例 | 阿普奇壁掛式視覺檢測工控機IPC330D-H81在紡織布匹表面檢測中的客戶案例實踐

項目背景

2026年5月11日，工業和信息化部等五部門聯合印發《紡織服裝卓越品牌培育行動方案（2026—2028年）》，明確提出指導發布“人工智能+紡織”在全產業鏈的創新應用場景，重點推廣人工智能視覺檢測、智能質檢機器人等先進技術，夯實品牌質量基礎。這一政策的出臺，為紡織行業從“人工目檢”向“智能視覺檢測”轉型注入了強大的政策驅動力。在紡織行業轉型升級的關鍵窗口期，高品質的面料檢測設備需求增長，檢測精度與產線效率的矛盾也在不斷凸顯，對視覺檢測工控機產品的穩定性和處理能力提出了更高的要求。

應用需求

  • 高主頻實時圖像處理要求：布匹表面缺陷檢測需在高速產線上實時采集多路高清相機圖像，對CPU主頻有極高要求；
  • 多相機同步采集：紡織面料檢測通常覆蓋布幅全寬度，需要在產線上同時接入多臺工業相機，并通過千兆以太網實現多路圖像同步采集，對網絡接口的數量和帶寬穩定性有極高要求；
  • 豐富I/O接口能力：驗布機需要同時接入激光傳感器、編碼器、PLC控制器及光源控制器等外設，要求工控機具備多串口、多功能外設集成能力；
  • 緊湊空間適配：智能驗布機的內部結構緊湊，要求核心工控機體積小巧、散熱高效，同時支持靈活的壁掛或桌面安裝；
  • 工業環境適應性：紡織車間普遍存在高溫、多塵、電壓波動的工況，要求工控機具備良好的散熱設計、寬溫寬壓支持和工業級可靠性。

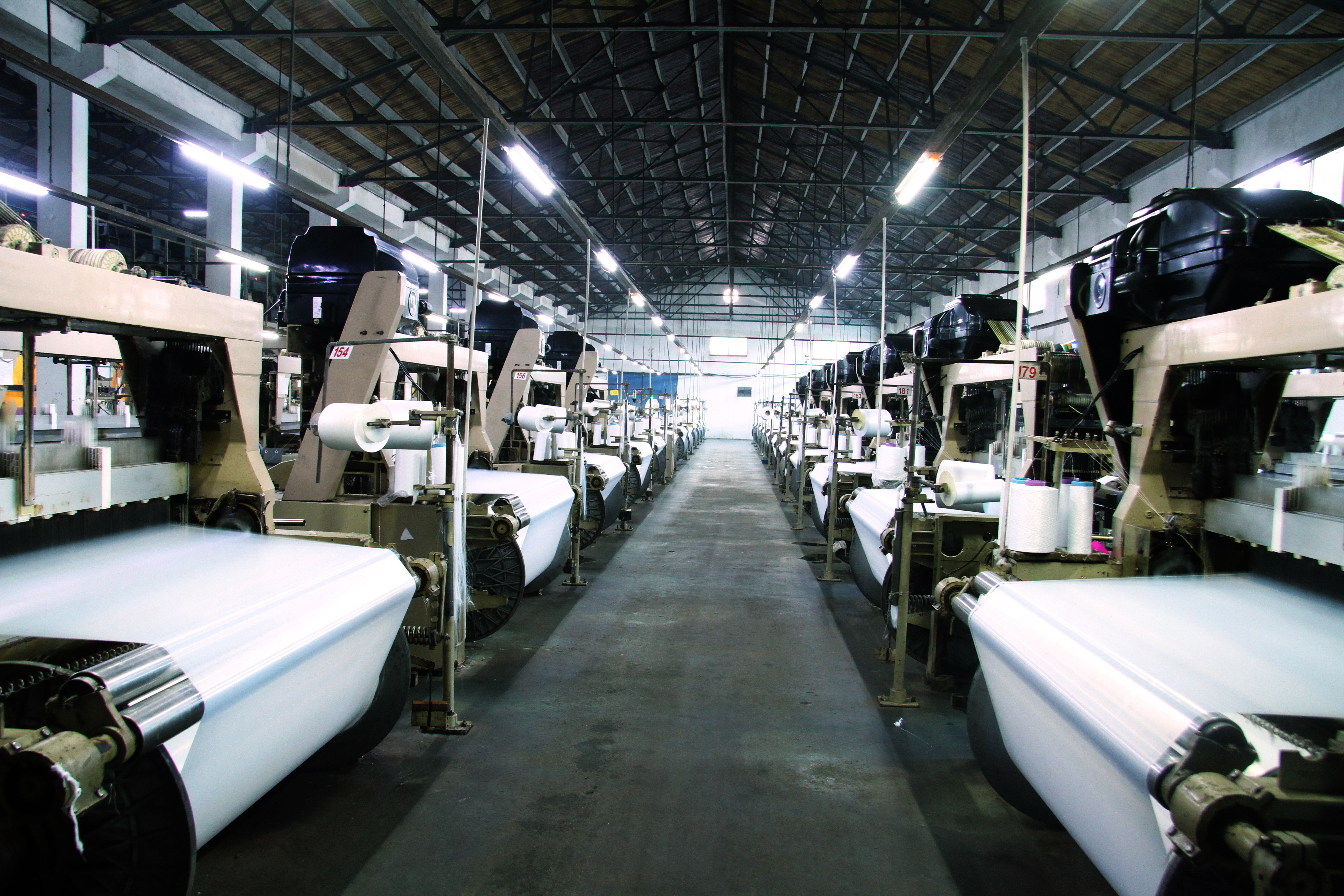

紡織車間

方案優勢

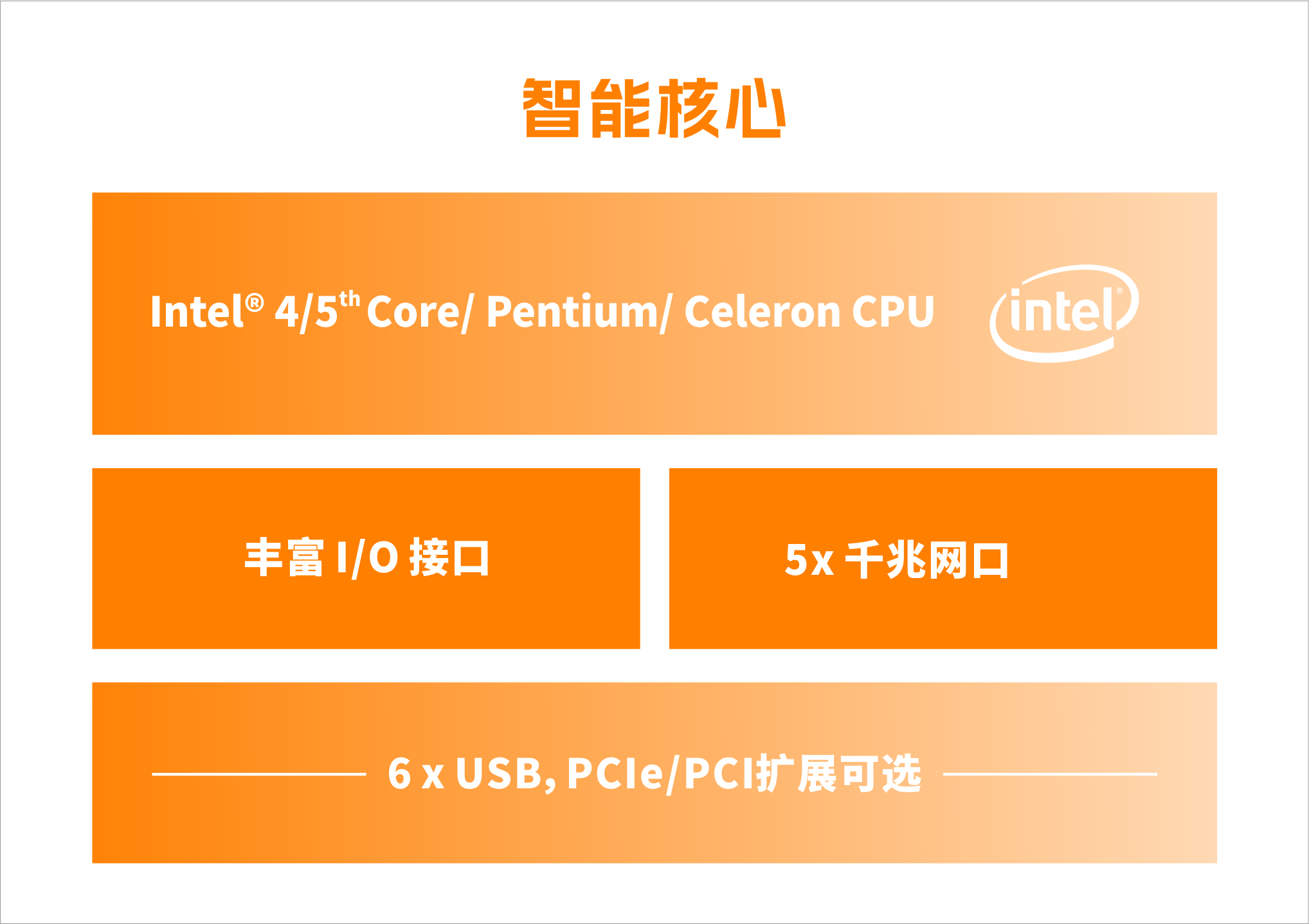

IPC 330D-智慧核心
  • 高主頻處理器，實時圖像處理：IPC330D-H81搭載Intel???4/5代酷睿/奔騰/賽揚桌面級CPU，支持高主頻處理。標準ITX主板設計，滿足視覺檢測對CPU主頻不低于3.0GHz的實時圖像處理需求。配合2×DDR3 SO-DIMM內存插槽，可為高分辨率布匹表面圖像的高速采集與實時處理提供充足的帶寬，確保每秒數十幀的檢測數據及時完成疵點識別，滿足織造或驗布產線的節拍要求。
  • 五網口六USB，接口全面覆蓋：5×RJ45千兆網口，其中4×Intel i210-AT千兆網口帶PoE供電功能，可直接為工業相機供電，無需額外的電源適配器；1×Intel i218-LM千兆網口用于連接后臺數據中心或遠程運維平臺，實現數據分流不擁堵；6×USB接口，2×USB 5Gbps（Type-A）+4×USB2.0（Type-A），方便外接USB工業相機、外設以及現場調試維護；2×RS232/422/485，4×RS232內置插針，總計6個串口資源，可同時連接PLC控制器、運動編碼器、光源控制器等多種外設，構建“圖像采集-運算分析-運動聯動”全閉環控制；DP+HDMI雙顯接口，DP最高支持3840×2160@60Hz，HDMI最高支持2560×1440@60Hz，滿足檢測結果的實時可視化顯示需求。
  • 靈活擴展，PCIe與PCI可選：IPC330D-H81提供1×PCIe 2.0 x16插槽或2×PCI插槽 ，可靈活配置高端圖像采集卡、運動控制卡或光源控制模塊。與此同時，1×Mini PCIe擴展插槽支持WiFi/4G無線功能擴展，滿足遠程運維和數據回傳需求。
  • 緊湊機身，靈活部署車間設備：尺寸僅為266mm×127mm×268mm，比傳統的4U工控機更為緊湊。凈重較小，支持壁掛和桌面兩種安裝方式，可靈活嵌入智能驗布機狹小的內部空間或安裝在產線側壁。全鋁合金模具成型機身配合PWM智能風扇散熱，保障在多塵的紡織車間環境中持續穩定運行。
  • 工業級可靠性，勝任嚴苛現場：支持0~50℃工作溫度，-20~75℃寬溫存儲，適配紡織車間夏季高溫、冬季低溫等環境波動；內置8路GPIO（4路數字輸入+4路數字輸出）插針，便于擴展報警輸出、停機控制等執行接口；支持AMI UEFI BIOS看門狗定時器（1~255秒可編程），系統異常自動復位，保障無人值守產線7×24小時連續運行；標配1個2.5英寸7mm抗震抗沖擊硬盤位，采用抗震設計滿足產線振動環境下的數據存儲可靠性。

IPC330D系列方案的應用和推廣價值

  • 檢測精度顯著提升：搭載高主頻Intel? 4/5代桌面級CPU，配合多路PoE工業相機與千兆以太網的數據采集能力，智能驗布機的疵點識別準確率大幅提升，可快速檢測斷紗、色差、污漬、破洞等多種缺陷類型，有效克服傳統人工驗布準確率低、漏檢率高的行業痛點；
  • 系統集成復雜度降低：5×RJ45千兆網口與6×USB接口，實現多臺工業相機、光源控制器、PLC及運維平臺的一機接入，無需額外擴展卡即可構建完整的AOI檢測閉環，顯著簡化了系統架構，降低了整機BOM成本和集成復雜度；
  • 產線適配性強：小4U機身尺寸支持壁掛式安裝，可靈活嵌入驗布機內部狹小空間，為其他功能模塊釋放更多布局空間，同時在紡織車間多塵、電壓波動等工況下保持穩定運行；
  • 兼容舊有硬件資產：PCI擴展插槽的選配方案，支持客戶在系統升級時繼續使用原有的PCI運動控制卡，既保證了設備升級的平滑過渡，又有效降低了客戶的升級成本。

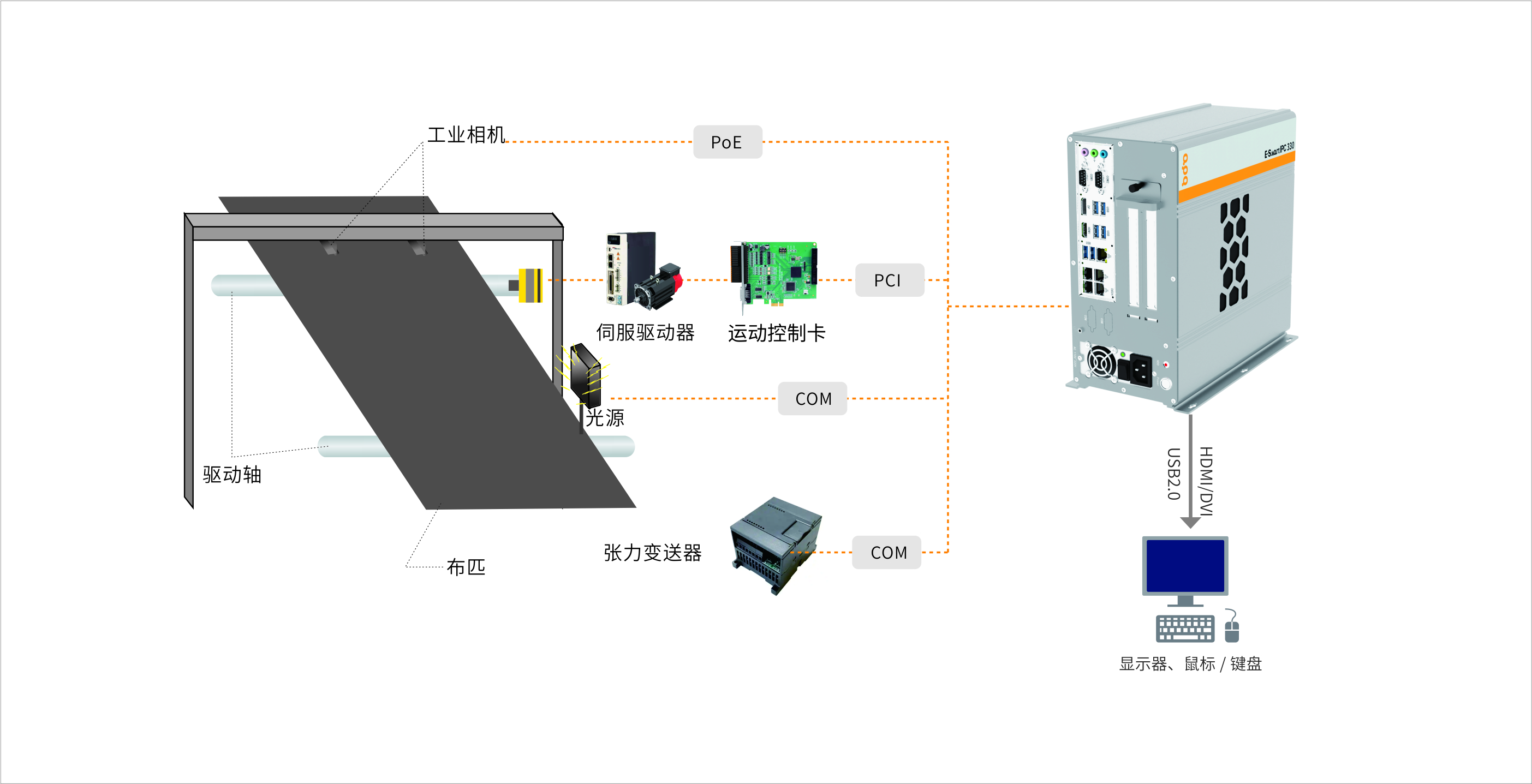

IPC 330D-結構圖
